非标自动化设备 从产品实拍到电气控制，解锁智能制造的定制化核心

在智能制造浪潮席卷全球的今天，标准化生产设备已难以满足日益多元化的工艺需求。非标自动化设备，凭借其高度定制化的设计、灵活的控制逻辑与精准的执行能力，正成为工厂产线升级的关键力量。本文结合产品实拍视角，深入解析非标自动化设备的核心组成与电气控制技术，带你一窥自动化控制设备的真实面貌。

一、什么是非标自动化设备？

非标自动化设备是指并非按照国家或行业统一标准制造，而是根据客户特定工艺要求、生产节拍、空间布局及产品特性“量身定制”的自动化机械与控制系统。它通常集成了机械结构、传感检测、气动/液压执行、电气控制、人机交互等多个模块。

从实拍图（可配：设备整体外观、局部结构、控制柜内景）中可以看到，非标设备往往外形各异——有的像紧凑的转盘工位，有的像长行程的直线模组线，还有的融合了多轴机器人。但无论形态如何，其内在的“神经中枢”始终是电气控制。

二、典型非标自动化设备的产品实拍解析

1. 工位式装配机
实拍特征：多个工位呈圆盘或直线排布，每个工位上安装有气缸、电缸、伺服电机或视觉相机。产品由分割器或同步带输送，完成上料、压装、拧螺丝、检测、下料等动作。

2. 在线式点胶/焊锡机
实拍特征：三轴直角坐标机器人搭载点胶阀或焊锡头，X/Y/Z轴由伺服电机或步进电机驱动，配合 CCD 视觉定位。控制柜内可见 PLC、驱动器、继电器、开关电源。

3. 多轴联动锁附设备
实拍特征：通常由 4-6 轴机械手或双工位 Y 平台构成，电批安装于 Z 轴末端，扭矩与转速可通过电气控制实时调节。

这些设备的共同点是：没有两套完全一样的细节结构，但电气控制架构往往有着相似的优秀实践。

三、电气控制：非标设备的“大脑”与“神经”

任何非标自动化设备要稳定、高效、安全地运行，都离不开一套合格的电气控制系统。一个典型的控制柜内部通常包含：

• PLC（可编程逻辑控制器）：核心控制单元，负责逻辑运算、运动控制、顺序动作、报警处理。
• 伺服/步进驱动器：接收 PLC 发出的脉冲或总线指令，精确驱动电机。
• 传感器与信号采集：光电、接近、光纤、压力、位移等传感器反馈实时状态。
• 人机界面 HMI：触摸屏显示运行参数、手动调试、故障诊断。
• 安全回路：急停、安全门锁、安全继电器，确保操作人员与设备安全。
• 动力与保护：断路器、接触器、滤波器、开关电源。

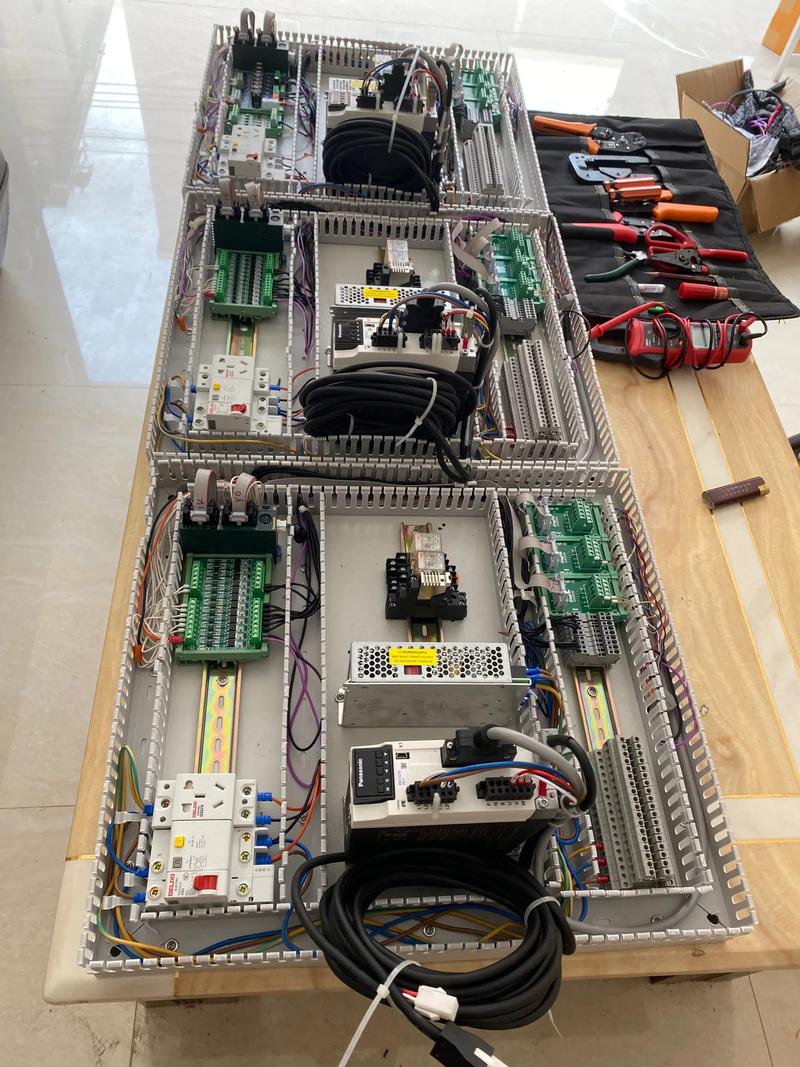

从实拍的电气控制柜可以看到，优秀的非标设备控制柜布线规整、编号清晰、发热与干扰充分隔离。紧凑的排布背后是工程师对每一路 I/O、每一帧通信的平衡。

四、非标自动化控制的关键技术趋势

1. 总线化与分布式 I/O：EtherCAT、Profinet 等工业以太网替代大量硬线，提高抗干扰能力，简化布线。
2. 运动控制集成：PLCopen 运动控制库让多轴插补、电子凸轮、飞剪等功能更易实现。
3. 视觉与控制的融合：智能相机直接与 PLC 或机器人通信，实现定位、检测、引导。
4. 数据可追溯与预测性维护：通过 OPC UA 等协议上传设备状态，提前预警电机过载、气缸磨损。

而这些，都是以扎实的电气控制设计为基础的。

五、选择非标自动化设备的建议

当你在寻找或评估一台非标自动化设备时，请务必关注：

• 电气元器件品牌与型号是否通用可靠（如西门子、三菱、欧姆龙、施耐德等）。
• 控制柜是否具备手动/自动切换、明显急停、安全防护。
• 程序是否具备完善的报警信息和参数保存功能。
• 供方是否提供电气原理图、I/O 清单、操作保养说明书。
• 现场条件下设备的稳定性及抗干扰表现（通过实拍视频看动作与信号灯可初步判断）。

##

非标自动化设备不是「非标准」，而是「非复制」。它针对具体工艺深度定制，是电气控制技术与机械创新的结合体。从一张张产品实拍中可以发现，性能可靠的非标设备体现的是控制系统的功率——指令给得快、时机咬得准、异常收得住。无论是制造业产线改造还是全新智能工厂建设，理解电气控制逻辑，将帮助你在纷繁的设备市场中选对所有的那台更匹配工艺的自动化设备。
